PRODOTTI

PRODUCTS



Elaborazione alternativa: Home

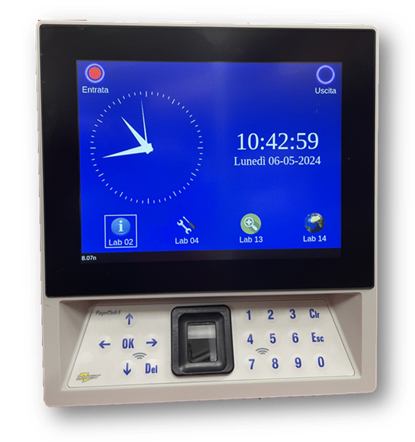

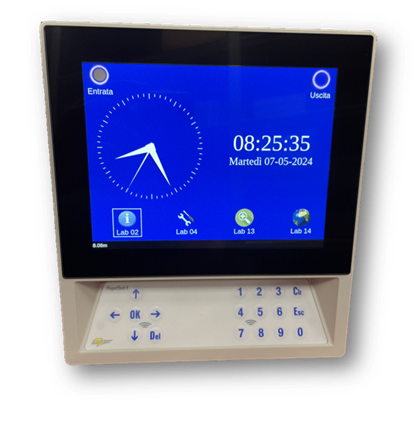

FingerClock-5 BIO-RFID

Terminale biometrico RFID rilevazione presenze / controllo accessi

Biometric RFID time & attendance control access

Download brochure

Download technical



MODEL

FUTURES





FC05RBIO





COMMUNICATIOS

CPU

RAM

FLASH

RTC

SERIAL PORTS

USB

ETHERNET

INTERFACE

OUTPUTS

INPUTS

RF-READER

BIO Sensor

SOUND

SUPPLY

BATTERY

POWER

DISPLAY

TOUCH SCREEN

KEYBOARD

LED

COLOR

DIMENSIONS

TCPIP, FTP client, FTP server, HTTP/HTTPS client/server

Microprocessor Dual Cortex-A7 800MHz

2x512Mbyte DDR3 533MHz, 32bits data bus

8Gbyte FLASH + 128Mbyte SLC FLASH

High precision

1x RS-485 1x RS-232

2xUSB 2.0 HOST (n.1 Internal , n.1 External)

1xETHERNET 10/100 with ISOLATED PoE IEEE 802.3af

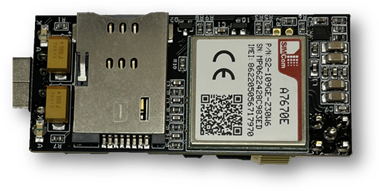

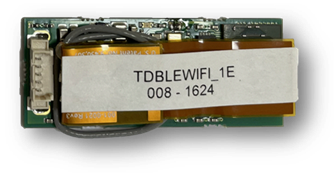

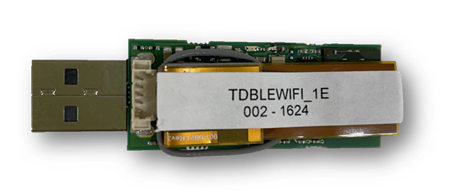

WIFI or BLE or WIFI-BLE or 4G (optional)

2xRELAY 1A@32Vdc MAX (NO,C)

2xINPUT NPN

2x125KHz , 2x13.56MHz

Build-in biometric optical reader

Monotone Buzzer (polyphonic audio optional)

8..24Vdc or direct 85 ~ 264VAC 50Hz

optional internal NI-MH 800mAh 9V6

14W max

800 x 600 16bits color

capacitive with 3mm glass

18 Mechanical keys

2 x RGB led

front RAL7035, rear BLACK

(W x H x D) mm 210 x 234 x 76




FingerClock-5 RFID

Terminale RFID rilevazione presenze / controllo accessi

RFID time & attendance control access





MODEL

FUTURES



FC05R





COMMUNICATIOS

CPU

RAM

FLASH

RTC

SERIAL PORTS

USB

ETHERNET

INTERFACE

OUTPUTS

INPUTS

RF-READER

SOUND

SUPPLY

BATTERY

POWER

DISPLAY

TOUCH SCREEN

KEYBOARD

LED

COLOR

DIMENSIONS

TCPIP, FTP client, FTP server, HTTP/HTTPS client/server

Microprocessor Dual Cortex-A7 800MHz

2x512Mbyte DDR3 533MHz, 32bits data bus

8Gbyte FLASH + 128Mbyte SLC FLASH

High precision

1x RS-485 1x RS-232

2xUSB 2.0 HOST (n.1 Internal , n.1 External)

1xETHERNET 10/100 with ISOLATED PoE IEEE 802.3af

WIFI or BLE or WIFI-BLE or 4G (optional)

2xRELAY 1A@32Vdc MAX (NO,C)

2xINPUT NPN

2x125KHz , 2x13.56MHz

Monotone Buzzer (polyphonic audio optional)

8..24Vdc or direct 85 ~ 264VAC 50Hz

optional internal NI-MH 800mAh 9V6

14W max

800 x 600 16bits color

capacitive with 3mm glass

18 Mechanical keys

2 x RGB led

front RAL7035, rear BLACK

(W x H x D) mm 210 x 234 x 76

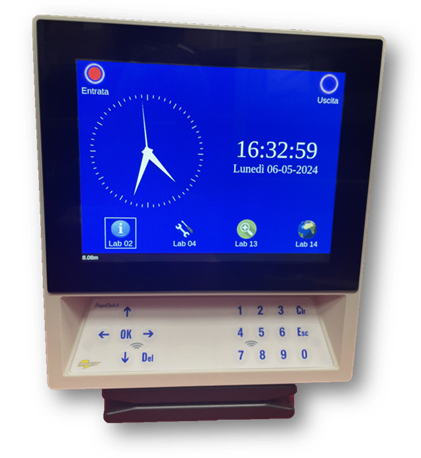

FingerClock-5 ISO2

Terminale lettore Magnetico e RFID per rilevazione presenze / controllo accessi

Magnetic & RFID reader, time & attendance control access



MODEL

FUTURES

FC05RISO2

COMMUNICATIOS

CPU

RAM

FLASH

RTC

SERIAL PORTS

USB

ETHERNET

INTERFACE

OUTPUTS

INPUTS

RF-READER

MAGNETIC READER

SOUND

SUPPLY

BATTERY

POWER

DISPLAY

TOUCH SCREEN

KEYBOARD

LED

COLOR

DIMENSIONS

TCPIP, FTP client, FTP server, HTTP/HTTPS client/server

Microprocessor Dual Cortex-A7 800MHz

2x512Mbyte DDR3 533MHz, 32bits data bus

8Gbyte FLASH + 128Mbyte SLC FLASH

High precision

1x RS-485 1x RS-232

2xUSB 2.0 HOST (n.1 Internal , n.1 External)

1xETHERNET 10/100 with ISOLATED PoE IEEE 802.3af

WIFI or BLE or WIFI-BLE or 4G (optional)

2xRELAY 1A@32Vdc MAX (NO,C)

2xINPUT NPN

2x125KHz , 2x13.56MHz

ISO2

Monotone Buzzer (polyphonic audio optional)

8..24Vdc or direct 85 ~ 264VAC 50Hz

optional internal NI-MH 800mAh 9V6

14W max

800 x 600 16bits color

capacitive with 3mm glass

18 Mechanical keys

2 x RGB led

front RAL7035, rear BLACK

(W x H x D) mm 210 x 234 x 76

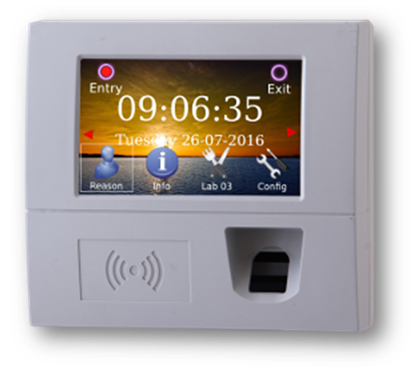

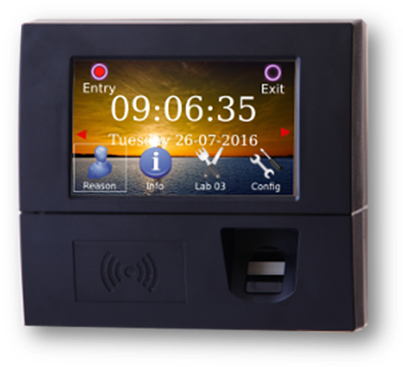

FingerClock-4 BIO-RFID

Terminale biometrico RFID rilevazione presenze / controllo accessi

Biometric RFID time & attendance control access

FC04-BIO

FC04-Bio White RAL7035

Mensa



Download brochure

Download technical



MODEL

FUTURES



FC04RBIO



COMMUNICATIOS

CPU

RAM

FLASH

RTC

SERIAL PORTS

USB

ETHERNET

INTERFACE

OUTPUTS

INPUTS

RF-READER

BIO Sensor

SOUND

SUPPLY

BATTERY

POWER

DISPLAY

TOUCH SCREEN

COLOR

DIMENSIONS

TCPIP, FTP client, FTP server, HTTP/HTTPS client/server

Microprocessor Dual Cortex-A7 800MHz

2x512Mbyte DDR3 533MHz, 32bits data bus

8Gbyte FLASH + 128Mbyte SLC FLASH

High precision

1x RS-485 1x RS-232

2xUSB 2.0 HOST (n.1 Internal , n.1 External)

1xETHERNET 10/100 with ISOLATED PoE IEEE 802.3af

WIFI or BLE or WIFI-BLE or 4G (optional)

2xRELAY 1A@32Vdc MAX (NO,C)

2xINPUT NPN

2x125KHz , 2x13.56MHz

Build-in biometric optical reader

Monotone Buzzer (polyphonic audio optional)

8..24Vdc with external adapter

optional internal NI-MH 800mAh 9V6

12W max

IPS 800 x 480 16bits color

capacitive with 1mm glass

RAL7035 / BLACK

(W x H x D) mm 163 x 150 x 60

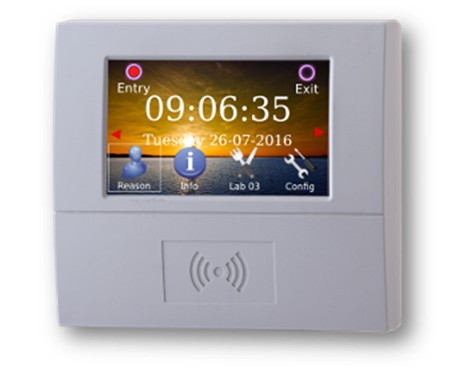

FingerClock-4 RFID

Terminale RFID rilevazione presenze / controllo accessi

RFID time & attendance control access

FC04-RFID

FC04 Rfdi White RAL7035

Mensa



Download brochure

Download technical



MODEL

FUTURES

FC04RBIO



COMMUNICATIOS

CPU

RAM

FLASH

RTC

SERIAL PORTS

USB

ETHERNET

INTERFACE

OUTPUTS

INPUTS

RF-READER

SOUND

SUPPLY

BATTERY

POWER

DISPLAY

TOUCH SCREEN

COLOR

DIMENSIONS

TCPIP, FTP client, FTP server, HTTP/HTTPS client/server

Microprocessor Dual Cortex-A7 800MHz

2x512Mbyte DDR3 533MHz, 32bits data bus

8Gbyte FLASH + 128Mbyte SLC FLASH

High precision

1x RS-485 1x RS-232

2xUSB 2.0 HOST (n.1 Internal , n.1 External)

1xETHERNET 10/100 with ISOLATED PoE IEEE 802.3af

WIFI or BLE or WIFI-BLE or 4G (optional)

2xRELAY 1A@32Vdc MAX (NO,C)

2xINPUT NPN

2x125KHz , 2x13.56MHz

Monotone Buzzer (polyphonic audio optional)

8..24Vdc with external adapter

optional internal NI-MH 800mAh 9V6

12W max

IPS 800 x 480 16bits color

capacitive with 1mm glass

RAL7035 / BLACK

(W x H x D) mm 163 x 150 x 60

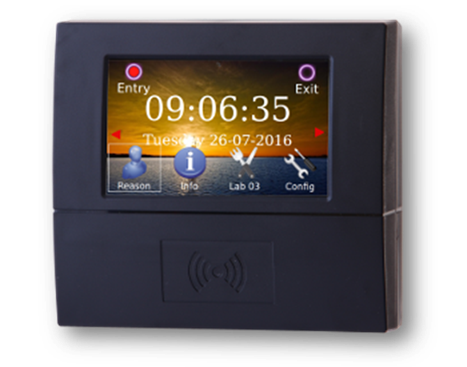

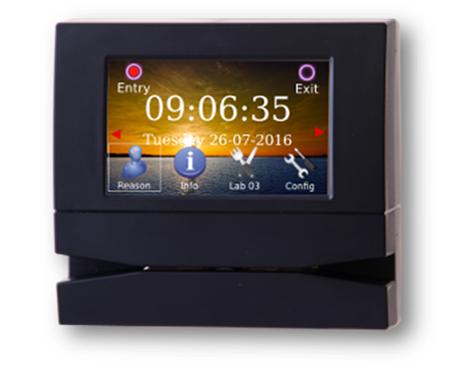

FingerClock-4 ISO2

Terminale lettore Magnetico e RFID per rilevazione presenze / controllo accessi

Magnetic & RFID reader, time & attendance control access

FC04-RFID

FC04-MAG RAL7035

Mensa



Download brochure

Download technical



MODEL

FUTURES

FC04RBIO



COMMUNICATIOS

CPU

RAM

FLASH

RTC

SERIAL PORTS

USB

ETHERNET

INTERFACE

OUTPUTS

INPUTS

RF-READER

MAGNETIC READER

SOUND

SUPPLY

BATTERY

POWER

DISPLAY

TOUCH SCREEN

COLOR

DIMENSIONS

TCPIP, FTP client, FTP server, HTTP/HTTPS client/server

Microprocessor Dual Cortex-A7 800MHz

2x512Mbyte DDR3 533MHz, 32bits data bus

8Gbyte FLASH + 128Mbyte SLC FLASH

High precision

1x RS-485 1x RS-232

2xUSB 2.0 HOST (n.1 Internal , n.1 External)

1xETHERNET 10/100 with ISOLATED PoE IEEE 802.3af

WIFI or BLE or WIFI-BLE or 4G (optional)

2xRELAY 1A@32Vdc MAX (NO,C)

2xINPUT NPN

2x125KHz , 2x13.56MHz

ISO2

Monotone Buzzer (polyphonic audio optional)

8..24Vdc with external adapter

optional internal NI-MH 800mAh 9V6

12W max

IPS 800 x 480 16bits color

capacitive with 1mm glass

RAL7035 / BLACK

(W x H x D) mm 163 x 150 x 60

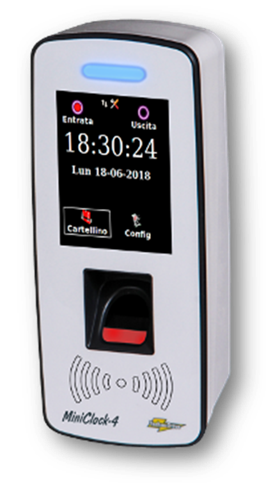

MiniClock-4    BIO-RFID

Terminale biometrico RFID rilevazione presenze / controllo accessi

Biometric RFID time & attendance control access

Download brochure

Download technical



MODEL

FUTURES



MC04RBIO



COMMUNICATIOS

CPU

RAM

FLASH

RTC

SERIAL PORTS

USB

ETHERNET

INTERFACE

OUTPUTS

INPUTS

RF-READER

BIO Sensor

SOUND

SUPPLY

POWER

LED

DISPLAY

TOUCH SCREEN

COLOR

DIMENSIONS

TCPIP, FTP client, FTP server, HTTP/HTTPS client/server

Microprocessor Dual Cortex-A7 800MHz

2x512Mbyte DDR3 533MHz, 32bits data bus

8Gbyte FLASH + 128Mbyte SLC FLASH

High precision

1x RS-485

2xUSB 2.0 HOST (Internal)

1xETHERNET 10/100 with NOT ISOLATED PoE IEEE 802.3af

WIFI or BLE or WIFI-BLE (optional)

2xRELAY 1A@32Vdc MAX (NO,C)

2xINPUT NPN

1x125KHz , 1x13.56MHz

Build-in biometric optical reader

Monotone Buzzer

8..24Vdc max

10W max

RGB led

IPS 240 x 320 16bits color

Resistive

RAL7035

(W x H x D) mm 74 x 178 x 50

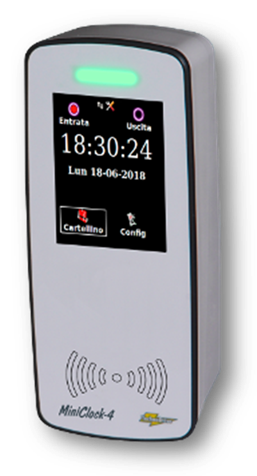

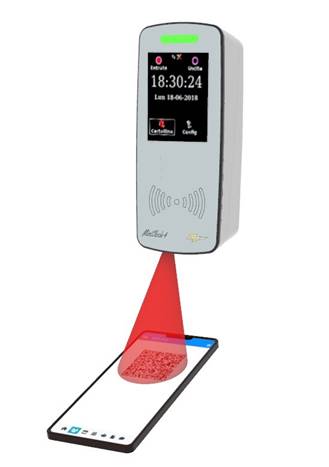

MiniClock-4    RFID

Terminale RFID rilevazione presenze / controllo accessi

RFID time & attendance control access

MiniClock3 Rfid White RAL 7035

Download brochure

Download technical



MODEL

FUTURES



MC04R



COMMUNICATIOS

CPU

RAM

FLASH

RTC

SERIAL PORTS

USB

ETHERNET

INTERFACE

OUTPUTS

INPUTS

RF-READER

SOUND

SUPPLY

POWER

LED

DISPLAY

TOUCH SCREEN

COLOR

DIMENSIONS

TCPIP, FTP client, FTP server, HTTP/HTTPS client/server

Microprocessor Dual Cortex-A7 800MHz

2x512Mbyte DDR3 533MHz, 32bits data bus

8Gbyte FLASH + 128Mbyte SLC FLASH

High precision

1x RS-485

2xUSB 2.0 HOST (Internal)

1xETHERNET 10/100 with NOT ISOLATED PoE IEEE 802.3af

WIFI or BLE or WIFI-BLE (optional)

2xRELAY 1A@32Vdc MAX (NO,C)

2xINPUT NPN

1x125KHz , 1x13.56MHz

Monotone Buzzer

8..24Vdc max

10W max

RGB led

IPS 240 x 320 16bits color

Resistive

RAL7035

(W x H x D) mm 74 x 178 x 50

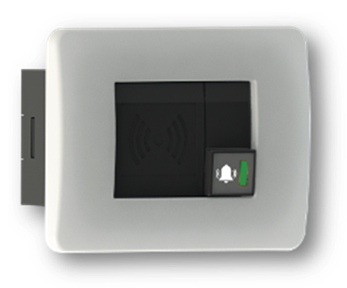

MBR18  RFID

Terminale RFID rilevazione presenze / controllo accessi

RFID time & attendance control access

MBR18 Rfid

Download brochure

Download technical



MODEL

FUTURES



MBR18R



COMMUNICATIOS

CPU

RAM

FLASH

RTC

SERIAL PORTS

USB

ETHERNET

INTERFACE

OUTPUTS

INPUTS

RF-READER

SOUND

SUPPLY

POWER

LED

KEYBOARD

DIMENSIONS

COLOR

COVER

TCPIP, FTP client, FTP server, HTTP/HTTPS client/server

Microprocessor Cortex-A7 800MHz

512Mbyte DDR3 533MHz

256Mbyte SLC FLASH

High precision

1xRS-485

2xUSB 2.0 HOST (Internal)

1xETHERNET 10/100 with NOT ISOLATED PoE IEEE 802.3af

WIFI or BLE or WIFI-BLE (optional)

1xRELAY 1A@32Vdc MAX (NO, C NC)

1xINPUT NPN

1x125KHz , 1x13.56MHz

Monotone Buzzer

9..20Vdc max

10W max

RGB led

1 capacitive key

(W x H x D) mm 106 x 71 x 56 (built-in box 503 compatible)

BLACK

compatibleLIVINLIGHT’

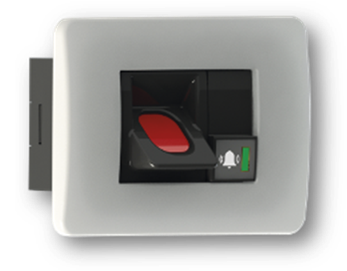

MBR18  BIO-RFID

Terminale biometrico RFID controllo accessi

Biometric RFID control access

MBR18 Bio



Download brochure

Download technical



MODEL

FUTURES



MBR18R



COMMUNICATIOS

CPU

RAM

FLASH

RTC

SERIAL PORTS

USB

ETHERNET

INTERFACE

OUTPUTS

INPUTS

RF-READER

BIO Sensor

SOUND

SUPPLY

POWER

LED

KEYBOARD

DIMENSIONS

COLOR

COVER

TCPIP, FTP client, FTP server, HTTP/HTTPS client/server

Microprocessor Cortex-A7 800MHz

512Mbyte DDR3 533MHz

256Mbyte SLC FLASH

High precision

1xRS-485

2xUSB 2.0 HOST (Internal)

1xETHERNET 10/100 with NOT ISOLATED PoE IEEE 802.3af

WIFI or BLE or WIFI-BLE (optional)

1xRELAY 1A@32Vdc MAX (NO, C NC)

1xINPUT NPN

1x125KHz , 1x13.56MHz

Build-in biometric optical reader

Monotone Buzzer

9..20Vdc max

10W max

RGB led

1 capacitive key

(W x H x D) mm 106 x 71 x 56 (built-in box 503 compatible)

BLACK

compatibleLIVINLIGHT’

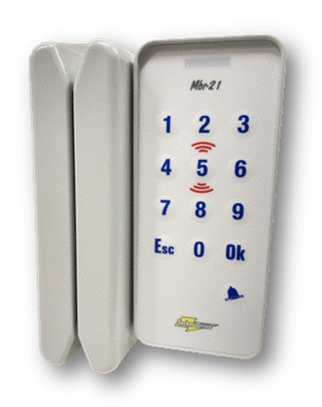

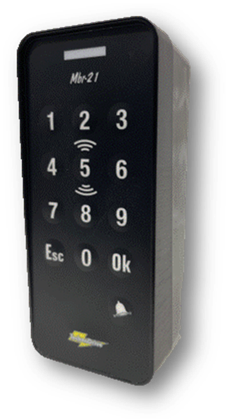

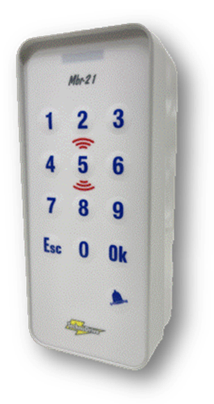

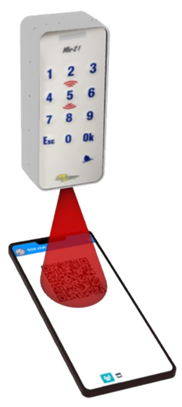

MBR21  RFID

Terminale controllo accessi

RFID control access

Download technical



MODEL

FUTURES



MBR21R



COMMUNICATIOS

CPU

RAM

FLASH

RTC

SERIAL PORTS

USB

ETHERNET

INTERFACE

OUTPUTS

INPUTS

RF-READER

SOUND

SUPPLY

POWER

LED

KEYBOARD

COLOR

DIMENSIONS

TCPIP, FTP client, FTP server, HTTP/HTTPS client/server

Microprocessor Cortex-A7 800MHz

512Mbyte DDR3 533MHz

256Mbyte SLC FLASH

High precision

1xRS-485

2xUSB 2.0 HOST (Internal)

1xETHERNET 10/100 with NOT ISOLATED PoE IEEE 802.3af

WIFI or BLE or WIFI-BLE (optional)

1xRELAY 1A@32Vdc MAX (NO, C NC)

1xINPUT NPN

1x125KHz , 1x13.56MHz

Monotone Buzzer

9..20Vdc max

10W max

RGB led

13 key keyboard

RAL7035 / BLACK

(W x H x D) mm 54 x 120 x 37




MBR21  ISO2

Terminale lettore Magnetico e RFID per controllo accessi

Magnetic & RFID reader, control access

Download technical



MODEL

FUTURES



MBR21RISO2



COMMUNICATIOS

CPU

RAM

FLASH

RTC

SERIAL PORTS

USB

ETHERNET

INTERFACE

OUTPUTS

INPUTS

RF-READER

MAGNETIC READER

SOUND

SUPPLY

POWER

LED

KEYBOARD

COLOR

DIMENSIONS

TCPIP, FTP client, FTP server, HTTP/HTTPS client/server

Microprocessor Cortex-A7 800MHz

512Mbyte DDR3 533MHz

256Mbyte SLC FLASH

High precision

1xRS-485

2xUSB 2.0 HOST (Internal)

1xETHERNET 10/100 with NOT ISOLATED PoE IEEE 802.3af

WIFI or BLE or WIFI-BLE (optional)

1xRELAY 1A@32Vdc MAX (NO, C NC)

1xINPUT NPN

1x125KHz , 1x13.56MHz

ISO2

Monotone Buzzer

9..20Vdc max

10W max

RGB led

13 key keyboard

RAL7035

(W x H x D) mm 54 x 120 x 37

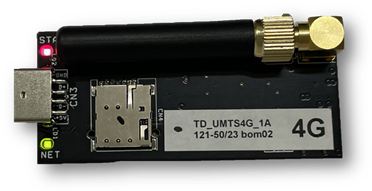

TDUMTS4G

Modulo opzionale UMTS 2G / 4G

Optional module UMTS 2G / 4G

Download technical





MODEL

FUTURES



TDUMTS4G



ENGINE

SIM

USB

LED

SUPPLY

POWER

ANTENNA

DIMENSIONS

2G/4G SIMCom A7670

NANO-SIM and SIM connector

2.0 from HOST

2xLED indicator

5Vdc from USB connector

0,94W max

Removible SMA connector

(W x H x D) mm 29 x 70 x 16










TDBLEWIFI

Modulo opzionale WIFI / BLE

Optional module WIFI / BLE

Download technical



MODEL

TDBLEWIFI – TDBLEWIFI-NOU

BLE ENGINE

WIFI ENGINE

ANTENNA

USB

LED

SUPPLY

POWER

DIMENSIONS

NINA-B416 2.4GHz

Marvell 88W8997 2.4 / 5 GHz

Build in antennas

2.0 from HOST

1xLED indicator

5Vdc from USB connector

0,94W max

(W x H x D) mm 19 x 44 x 7

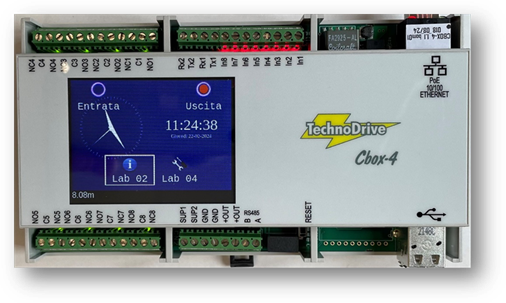

Cbox-4

Centrale controllo accessi

Control access management

Download technical



MODEL

FUTURES



CBOX4



COMMUNICATIOS

CPU

RAM

FLASH

RTC

SERIAL PORTS

USB

ETHERNET

INTERFACE

OUTPUTS

INPUTS

SOUND

SUPPLY

POWER

DISPLAY

TOUCH SCREEN

COLOR

DIMENSIONS

TCPIP, FTP client, FTP server, HTTP/HTTPS client/server

Microprocessor Dual Cortex-A7 800MHz

2x512Mbyte DDR3 533MHz, 32bits data bus

8Gbyte FLASH + 128Mbyte SLC FLASH

High precision

1x Isolated RS-485 2x RS-232

2xUSB 2.0

1xETHERNET 10/100 with ISOLATED PoE IEEE 802.3af

WIFI or BLE or WIFI-BLE or 4G (optional)

8xRELAY 5A@100Vdc MAX (NO,C,NC), Green led

8xINPUT NPN, Red led

Monotone Buzzer (polyphonic audio optional)

8..24Vdc/8..18VAC 15VA max

10W max

IPS 320 x 240 16bits color

Resistive

RAL7035

(W x H x D) mm 160 x 91 x 33  DIN (EN60715)




Sbox-2I/O

Modulo 2 Rele’ / 2 Ingressi

Module 2 Relays / 2 Inputs

Remote rele unit

Download technical



MODEL

SBOX2

CPU

SERIAL PORT

OUTPUTS

INPUTS

SUPPLY

DIMENSIONS

Microprocessor 16bits 24MHz

1xRS485

2xRELAY 5A@100V

2xINPUT NPN

8..28Vdc/8..20VAC 15VA max

DIN(EN60715) 2 modules  36x91x62mm

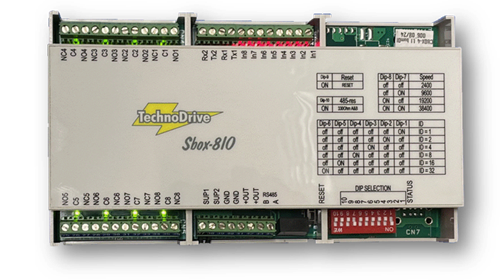

Sbox-8I/O

Modulo 8 Rele’ / 8 Ingressi

Module 8 Relays / 8 Inputs

Download technical



MODEL

SBOX8

CPU

SERIAL PORT

OUTPUTS

INPUTS

SUPPLY

DIMENSIONS

Microprocessor 16bits 24MHz

1xRS485

8xRELAY 5A@100V

8xINPUT NPN

8..28Vdc/8..20VAC 15VA max

(W x H x D) mm 160 x 91 x 33 DIN (EN60715)





Top





Copyright Technodrive.srl Via Enzo Ferrari 7 20004 Arluno Milano Italy
sales@technodrive-srl.it  Tel.+39 0290377887    PI 13384950153
