Controllo accessi

Access control



Elaborazione alternativa: About

Technodrive ha sviluppato un completo sistema di controllo degli accessi via web, con configurazione tramite HTTP server web integrato nel firmware. Connettendosi all’IP del terminale Master (concentratore) e’ possibile configurare ogni dispositivo ad esso collegato e monitorare lo stato della connessione. Di seguito alcune caratteristiche principali:

Collegamento fino a 32 Slave al concentratore

Ogni terminale Technodrive puo’ essere Slave o Master

Collegamento tra concentratore e Slave in RS485 oppure IP

Fasce orarie per la timbratura

Diverse sorgenti badge

Per ogni badge si possono abilitare politiche di accesso personalizzate

Abilitazioni rele’ per campane e allarmi

Sinottico per la visualizzazione dello stato dei terminali Slave

Technodrive has developed a complete web access control system, with configuration via HTTP web server integrated into the firmware. By connecting to the IP of the Master terminal (concentrator) it is possible to configure each device connected to it and monitor the connection status. Below are some main features:

Connection of up to 32 Slaves to the concentrator

Each Technodrive terminal can be Slave or Master

Connection between concentrator and Slave in RS485 or IP

Time slots for clocking in

Various badge sources

Customized access policies can be enabled for each badge

Relay enable for bells and alarms

Synoptic for displaying the status of the Slave terminals



Configurazione controllo accessi WEB

WEB access control configuration

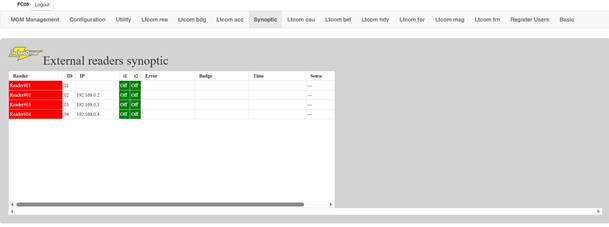

Synoptic

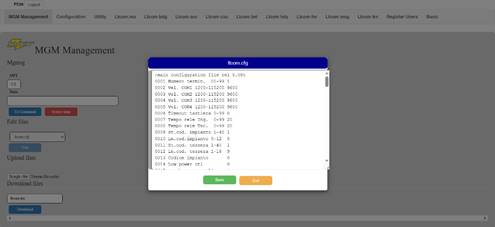

ltcom.cfg (file configuration)

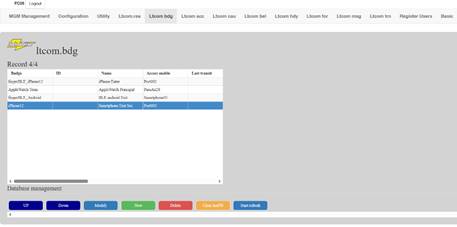

ltcom.bdg (badge configuration)

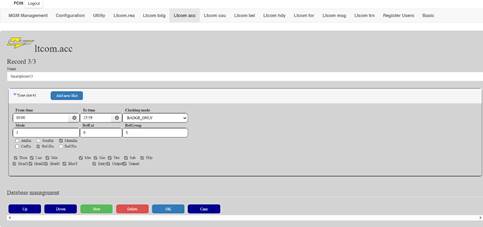

ltcom.acc (access configuration)

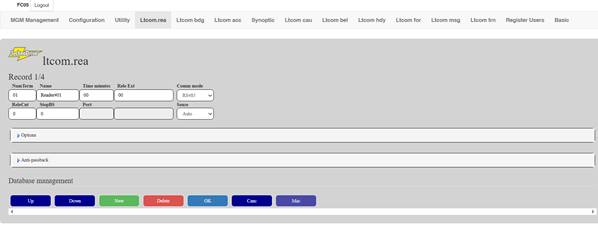

ltcom.rea (slave configuration)

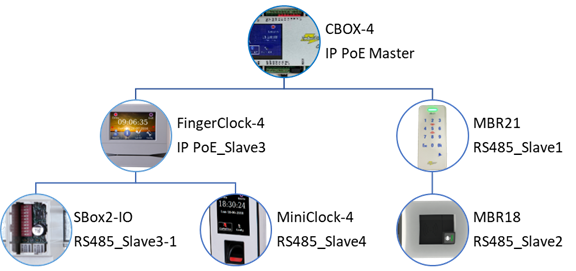

Esempio 1: Controllo accessi misto impronta, RFID e ISO2

n. 1 Terminale Concentratore (CBOX-4)

n. 1 Terminale Slave da esterno (MBR11) RFID

n. 1 Terminale Slave da incasso (MBR18)

n. 1 Terminale Slave da interno (FingerClock-4) ISO2

n. 1 Terminale Slave da esterno (MiniClock-4) BIO

n. 1 Espansione 2 ingressi 2 uscite (SBox-2IO)



Example 1: Mixed fingerprint, RFID and Magnetic card access control

n. 1 Master Terminal (CBOX-4)

n. 1 External Slave Terminal (MBR11) RFID

n. 1 flush-mounted Slave terminal (MBR18)

n. 1 Indoor Slave Terminal (FingerClock-4) ISO2

n. 1 External Slave Terminal (MiniClock-4) BIO

n. 1 Expansion 2 inputs 2 outputs (SBox-2IO)

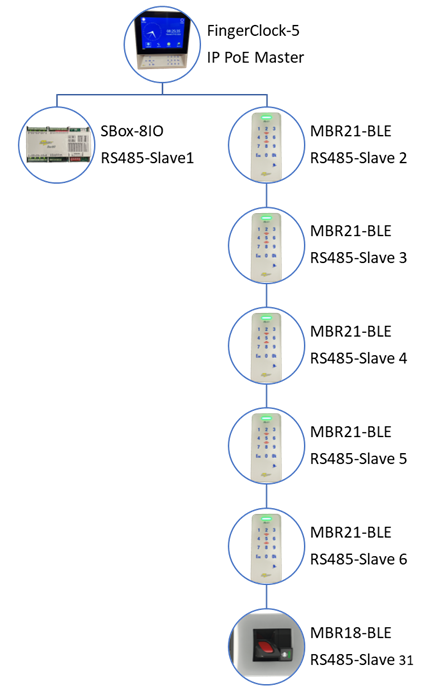

Esempio 2: Controllo accessi con apertura porte da Smartphone

n. 1 Terminale Concentratore (FingerClock-5)

n. 1 Espansione 8 ingressi 8 uscite (SBox-8IO)

n. 5 Terminale Slave da esterno (MBR21) con modulo Bluetooth BLE

n. 1 Terminale Slave da incasso (MBR18-BIO) con modulo Bluetooth BLE



Example 2: Access control with door opening from Smartphone

n. 1 Master Terminal (FingerClock-5)

n. 1 Expansion 8 inputs 8 outputs (SBox-8IO)

n. 5 MBR21 Slave outdoor terminal with BLE Bluetooth module

n. 1 MBR18-BIO Slave flush-mounted terminal with BLE Bluetooth module
